| Lugar de origen: | Shenzhen, China |
|---|---|
| Nombre de la marca: | Lunfeng |
| Certificación: | ISO9001:2015 |
| Número de modelo: | FPC009 |
| Cantidad de orden mínima: | 1 pedazo |
| Detalles de empaquetado: | Primero puesto en un polybag, después paked en un cartón. Según los requisitos especiales de los cl |
| Tiempo de entrega: | 7-25 días laborables, ser negociado |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 500000 pedazos/pedazos por mes |

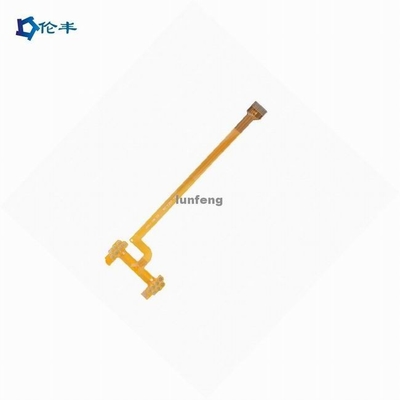

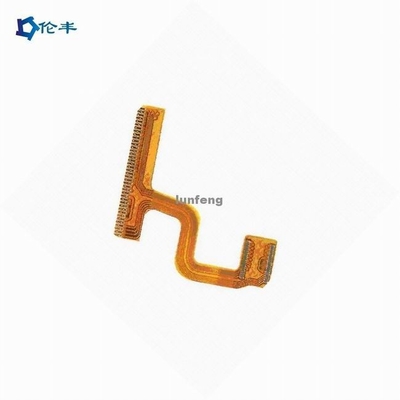

| Nombre: | Material flexible del polyimide pi de la placa de circuito de FPC con el conector | Uso: | Equipo electrónico |
|---|---|---|---|
| Material:: | Polyimild, pi | Grueso de cobre:: | 0.4-2mil (10-50um), |
| Grueso del tablero:: | 0.2-6m m | Tamaño: | Tamaño personalizado |
| Acabamiento superficial:: | Plata/lata de la inmersión OSP/AG ENIG/ENEPIG/de HASL/ | Máscara de la soldadura: | Película amarilla del pi |
| Artículo: | OEM/ODM | Servicio de la asamblea: | Fabricación de FPC |
| Perfil del esquema: | La perforación/laser cortó/perforado | ||
| Alta luz: | placa de circuito flexible de 10-50um FPC,placa de circuito flexible del polyimide pi FPC,placa de circuito impresa flexible del conector |
||
Ventajas de circuitos impresos flexibles
Capacidad para la libertad del diseño
Los circuitos impresos flexibles tienen libertad del diseño. No son apenas limitados a las capas dobles. Esto es una gran ventaja para los ingenieros. Con esta clase de libertad los ingenieros pueden subir con configuraciones complejas con diversas interconexiones. Además, los circuitos impresos flexibles pueden acomodar diversos componentes. Si usted pregunta a cualquier ingeniero o diseñador ahí fuera, le dirán que va la capacidad de tener libertad del diseño un camino largo de darles la capacidad de ejercitar diversidad y creatividad.
Permiten configuraciones de alta densidad
Puesto que pueden permitir la combinación de los componentes montados plateados del por-agujero y superficiales, pueden dar el sitio para los dispositivos de alta densidad. La posibilidad de la separación estrecha entre los componentes permite el diseño de conductores más ligeros. Con esto, es posible proporcionar el espacio para los componentes adicionales.
|
Especificaciones del cable de FPC (circuito impreso flexible)
|
|
| Capa | 1-6layer |
| Tamaño de FPC (máximo/minuto) | Minuto: 10x45m m máximo: 250x1200m m |
| Grueso | 0.050mm-0.2m m |
| A través del diámetro de agujero (máximo) | 6.5m m |
| Con el tamaño del agujero (minuto) | 0.2m m |
| Con tolerancia del agujero | ±0.025mm |
| Grueso del cobre del agujero | Min8μm los 38μm máximos |
| Línea anchura mínima/espacio | 0.04/0.04 milímetros |
| Grabar al agua fuerte tolerancia | el ±20% |
| La exactitud del modelo en el agujero | ±2mil |
| Tamaño de perforación (máximo) | φ3.175mm |
| Tamaño de perforación (minuto) | φ2.0mm |
| Grueso de perforación de la abertura (máximo) | 0.2m m |
| Tolerancia termoendurecible de las tintas | ±0.2mm |
| Aceite verde (minuto) | 0.1m m |
| Cojín de la soldadura (minuto) | 8mil*8mil |
| Distancia del cojín de la soldadura (minuto) | 8mil |
| tolerancia (minuto) | ±0.1mm |
| Material disponible de las laminas | Pl. ANIMAL DOMÉSTICO. FR4-Pl |
| Grueso de cobre de la hoja |
12um, 18um, 35um, 70um
|
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Lunfeng es fabricante/una fábrica. Pecialize en interruptor del memrbane durante 26 años, panel táctil durante 10 años.
Q2: ¿Es mi fichero del interruptor caja fuerte si le la envío para fabricar?
: Respetamos la autoridad del diseño del cliente y nunca fabricaremos al panel táctil para algún otro fuera
su permiso. NDA es aceptable.
Q3: ¿Puede usted copiar el gráfico del interruptor de membrana cubrió/muestra capacitivo o resistente del panel táctil sin el fichero?
: Sí, podemos reproducir el gráfico del interruptor de membrana cubierto/panel táctil según sus muestras.
Q4: ¿Qué pago usted acepta?
: TT/Western Union.
Q5: ¿Cuál es su manera de envío?
: 1. Tenemos nuestro propio promotor para enviar mercancías de DHL, UPS, FEDEX, TNT, el ccsme.
2. Si usted tiene su propio promotor, podemos cooperar con ellos.
Q6: ¿Cómo sobre el MOQ?
: NINGÚN MOQ.
Q7: ¿Cuál es su mercado principal?
: Europa, los E.E.U.U., el Brasil, Rusia, Turquía, Irán, Austrialia, Singapur…
