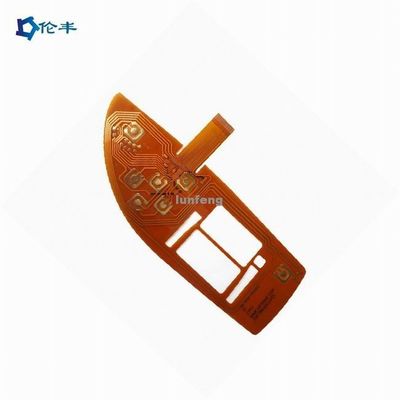

Cable de circuito flexible FPC de 6 capas de poliimida para equipos médicos y dispositivos electrónicos

Nombre De La Marca:	Lunfeng
Número De Modelo:	FPC001
Cuota De Producción:	1 pedazo
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	500000 pedazos/pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001:2015

Materia prima:

Polyimild

Grosor del tablero:

0.2-6 mm

Mínimo Espaciado de línea:

0,003"

Mínimo Ancho de línea:

0,075 mm/0,075 mm (3 mil/3 mil)

Mín. Tamaño del agujero:

0.1m m (4mil) para HDI/0.15m m (6mil)

Acabado de superficies:

HASL/OSP/Ag/ENIG/ENEPIG/Inmersión plata/Estaño

Espesor de cobre:

0.4-2mil (10-50um)

Capa:

1-6layer

Tamaño de FPC (máx./mín.):

Mínimo: 10x45 mm Máximo: 250x1200 mm

Espesor:

0,050 mm--0,2 mm

Detalles de empaquetado:

Primero puesto en un polybag, después paked en un cartón. Según los requisitos especiales de los cl

Capacidad de la fuente:

500000 pedazos/pedazos por mes

Resaltar:

6 placa de circuito flexible de la capa FPC

Placa de circuito flexible del cable FPC del PWB

Montaje del PWB de la flexión de Polyimild

Descripción del producto

Placa de Circuito Flexible FPC de 6 Capas, Cable de Poliamida, Ensamblaje de PCB Flexible

PCB Flexible FPC, Cable FPC Flexible

Una PCB está estructurada como un pastel en capas, presentando capas alternas de diferentes materiales que se laminan juntas usando calor y adhesivo. La fabricación de PCB de doble capa, también conocida como Placa de Circuito Impreso de Doble Cara, involucra una placa de circuito impreso con dos capas de patrón conductor. Los circuitos de PCB de doble cara permiten un enrutamiento de pistas más cercano y extenso al alternar entre las capas superior e inferior utilizando vías. Actualmente, la tecnología de placa de circuito impreso de doble cara representa el tipo de PCB más utilizado en la industria.

Especificaciones del Cable FPC (Circuito Impreso Flexible)

Parámetro	Especificación
Capa	1-6 capas
Tamaño FPC (Máx/Mín)	Mín: 10x45mm \| Máx: 250x1200mm
Espesor	0.050mm - 0.2mm
Diámetro del Agujero Pasante (Máx)	6.5mm
Tamaño del Agujero Pasante (Mín)	0.2mm
Tolerancia del Agujero Pasante	±0.025mm
Espesor del Cobre del Agujero	Mín 8µm \| Máx 38µm
Ancho/Espacio Mínimo de Línea	0.04/0.04 mm
Tolerancia de Grabado	±20%
Precisión del Patrón en el Agujero	±2mil
Tamaño de Punzonado (Máx)	φ3.175mm
Tamaño de Punzonado (Mín)	φ2.0mm
Espesor de Apertura de Punzonado (Máx)	0.2mm
Tolerancia de Tintas Termoestables	±0.2mm
Barniz Verde (Mín)	0.1mm
Pad de Soldadura (Mín)	8mil×8mil
Distancia del Pad de Soldadura (Mín)	8mil
Tolerancia (Mín)	±0.1mm
Materiales Laminados Disponibles	PI, PET, FR4-PI
Espesor de la Lámina de Cobre	12um, 18um, 35um, 70um

Preguntas Frecuentes

P1: ¿Son una fábrica o una empresa comercial?

R: Lunfeng es un fabricante/fábrica. Nos especializamos en interruptores de membrana desde hace 26 años y en paneles táctiles desde hace 10 años.

P2: ¿Es seguro mi archivo de interruptor si se lo envío para su fabricación?

R: Respetamos la autoridad de diseño del cliente y nunca fabricaremos paneles táctiles para nadie más sin su permiso. El NDA es aceptable.

P3: ¿Pueden copiar muestras de interruptores de membrana/superposiciones gráficas/paneles táctiles capacitivos o resistivos sin archivo?

R: Sí, podemos clonar interruptores de membrana, superposiciones gráficas y paneles táctiles según sus muestras.

P4: ¿Qué pago aceptan?

R: TT/Western Union.

P5: ¿Cuál es su método de envío?

R: 1. Tenemos nuestro propio transitario para enviar mercancías por DHL, UPS, FEDEX, TNT, EMS.
2. Si tiene su propio transitario, podemos cooperar con ellos.

P6: ¿Qué tal el MOQ?

R: Sin cantidad mínima de pedido.

P7: ¿Cuál es su mercado principal?

R: Europa, EE. UU., Brasil, Rusia, Turquía, Irán, Australia, Singapur...
