| Lugar de origen: | Shenzhen, China |
|---|---|
| Nombre de la marca: | Lunfeng |
| Certificación: | ISO9001:2015 |
| Número de modelo: | FPC005 |
| Cantidad de orden mínima: | 1 pedazo |
| Detalles de empaquetado: | Primero puesto en un polybag, después paked en un cartón. Según los requisitos especiales de los cl |
| Tiempo de entrega: | 7-25 días laborables, ser negociado |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 500000 pedazos/pedazos por mes |

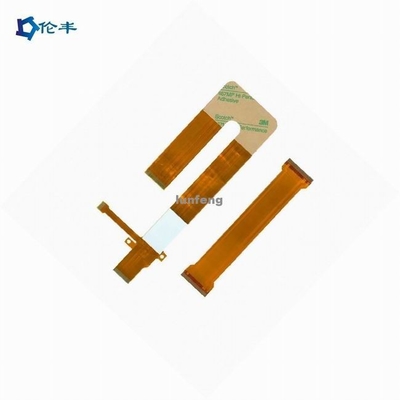

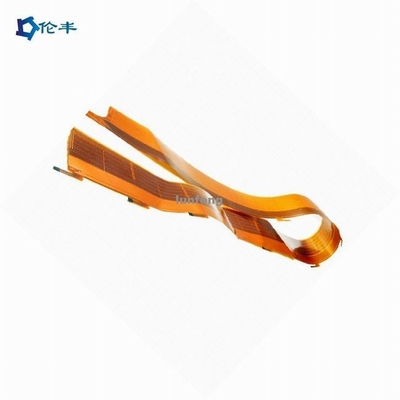

| Nombre: | Circuito impreso flexible de la placa de circuito flexible de FPC | Uso: | Equipamiento médico, equipo electrónico |
|---|---|---|---|
| Material:: | Polyimild, pi | Grueso de cobre:: | 0.4-2mil (10-50um), |
| Grueso del tablero:: | 0.2-6m m | Tamaño: | Tamaño modificado para requisitos particulares |
| Acabamiento superficial:: | Plata/lata de la inmersión OSP/AG ENIG/ENEPIG/de HASL/ | Artículo: | OEM |
| Perfil del esquema: | La perforación/laser cortó/perforado | Nombre de producto: | Shenzhen QuikPCB llevó el tablero del PWB |
| Línea anchura mínima: | 0.1m m | ||
| Alta luz: | PWB del tablero de la flexión de 0.2-6m m,PWB del tablero de la flexión del equipo electrónico,PWB plano de perforación de la flexión |
||
Clasificación flexible de las placas de circuito basada en capas
Placas de circuito flexibles de un sólo lado
Esto está entre los tipos básicos de placas de circuito flexibles basadas en capas. Contiene un de una sola capa de la película del polyimide. También tiene una capa delgada de cobre.
Placas de circuito flexibles de un sólo lado con el acceso dual
Apenas como el nombre sugiere, estas placas de circuito son de un sólo lado pero tienen la hoja de cobre accesible de ambos lados.
Placas de circuito flexibles de doble cara
Estas placas de circuito particulares contienen a una capa doble de conductores a cada lado de la capa del polyimide.
Circuitos flexibles de varias capas
Este circuito contiene una combinación de circuitos flexibles de doble cara y unilaterales.
De acuerdo con los tipos ya mencionados de placas de circuito flexibles, es evidente que los diseñadores y los ingenieros tienen una gama más amplia de la selección para diversos usos. Es esta flexibilidad que hace a placas de circuito flexibles altamente beneficiosas.
|
Especificaciones del cable de FPC (circuito impreso flexible)
|
|
| Capa | 1-6layer |
| Tamaño de FPC (máximo/minuto) | Minuto: 10x45m m máximo: 250x1200m m |
| Grueso | 0.050mm-0.2m m |
| A través del diámetro de agujero (máximo) | 6.5m m |
| Con el tamaño del agujero (minuto) | 0.2m m |
| Con tolerancia del agujero | ±0.025mm |
| Grueso del cobre del agujero | Min8μm los 38μm máximos |
| Línea anchura mínima/espacio | 0.04/0.04 milímetros |
| Grabar al agua fuerte tolerancia | el ±20% |
| La exactitud del modelo en el agujero | ±2mil |
| Tamaño de perforación (máximo) | φ3.175mm |
| Tamaño de perforación (minuto) | φ2.0mm |
| Grueso de perforación de la abertura (máximo) | 0.2m m |
| Tolerancia termoendurecible de las tintas | ±0.2mm |
| Aceite verde (minuto) | 0.1m m |
| Cojín de la soldadura (minuto) | 8mil*8mil |
| Distancia del cojín de la soldadura (minuto) | 8mil |
| tolerancia (minuto) | ±0.1mm |
| Material disponible de las laminas | Pl. ANIMAL DOMÉSTICO. FR4-Pl |
| Grueso de cobre de la hoja |
12um, 18um, 35um, 70um
|
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Lunfeng es fabricante/una fábrica. Pecialize en interruptor del memrbane durante 26 años, panel táctil durante 10 años.
Q2: ¿Es mi fichero del interruptor caja fuerte si le la envío para fabricar?
: Respetamos la autoridad del diseño del cliente y nunca fabricaremos al panel táctil para algún otro fuera
su permiso. NDA es aceptable.
Q3: ¿Puede usted copiar el gráfico del interruptor de membrana cubrió/muestra capacitivo o resistente del panel táctil sin el fichero?
: Sí, podemos reproducir el gráfico del interruptor de membrana cubierto/panel táctil según sus muestras.
Q4: ¿Qué pago usted acepta?
: TT/Western Union.
Q5: ¿Cuál es su manera de envío?
: 1. Tenemos nuestro propio promotor para enviar mercancías de DHL, UPS, FEDEX, TNT, el ccsme.
2. Si usted tiene su propio promotor, podemos cooperar con ellos.
Q6: ¿Cómo sobre el MOQ?
: NINGÚN MOQ.
Q7: ¿Cuál es su mercado principal?
: Europa, los E.E.U.U., el Brasil, Rusia, Turquía, Irán, Austrialia, Singapur…
