| Lugar de origen: | Shenzhen, China |
|---|---|
| Nombre de la marca: | Lunfeng |
| Certificación: | ISO9001:2015 |
| Número de modelo: | FPC004 |
| Cantidad de orden mínima: | 1 pedazo |
| Detalles de empaquetado: | Primero puesto en un polybag, después paked en un cartón. Según los requisitos especiales de los cl |
| Tiempo de entrega: | 7-25 días laborables, ser negociado |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 500000 pedazos/pedazos por mes |
| Nombre: | Circuito flexible del PWB de la placa de circuito flexible de FPC | Uso: | Equipamiento médico, equipo electrónico |
|---|---|---|---|
| Material:: | Polyimild, pi | Grueso de cobre:: | 0.4-2mil (10-50um), |
| Grueso del tablero:: | 0.2-6m m | Tamaño: | Tamaño modificado para requisitos particulares |
| Líneas espaciamiento mínima:: | 0,003" | Acabamiento superficial:: | Plata/lata de la inmersión OSP/AG ENIG/ENEPIG/de HASL/ |
| Artículo: | OEM | Color: | Amarillo |
| Nombre de producto: | Placa de circuito impresa flexible de la placa de circuito profesional de FPC | ||
| Alta luz: | Material flexible de la placa de circuito del pi,Material flexible de la placa de circuito de Polyimild,0.4-2mil PWB de la flexión de 4 capas |
||

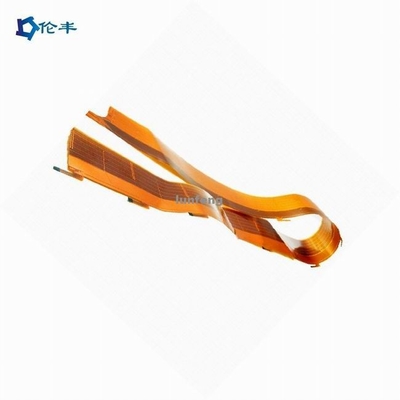

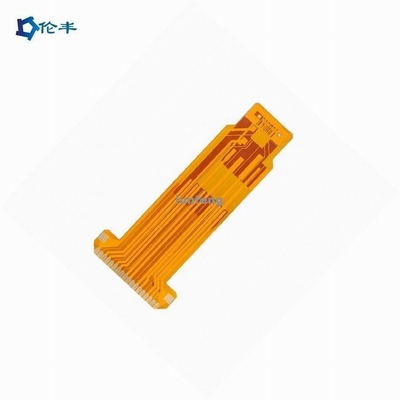

¿Cuáles son circuitos impresos flexibles?
Los circuitos impresos simplemente puestos, flexibles son las placas de circuito que tienen la capacidad de doblar o de torcer. De esta aserción, es obvio que son distinguidos por una construcción flexible. Por eso los ingenieros electrónicos y los diseñadores los utilizan en los usos que exigen para sus calidades.
También se refieren como circuitos de la flexión y se utilizan sobre todo en pequeños usos electrónicos. Puesto que son caracterizados por su capacidad de doblar, los circuitos impresos flexibles se hacen del substrato flexible tal como polyimide.
Otra calidad importante de circuitos impresos flexibles es que tienen disipación de calor superior que placas de circuito impresas. Es esta calidad que hace posible para la electrónica que la utiliza para permanecer en la condición de la calidad durante mucho tiempo.
|
Especificaciones del cable de FPC (circuito impreso flexible)
|
|
| Capa | 1-6layer |
| Tamaño de FPC (máximo/minuto) | Minuto: 10x45m m máximo: 250x1200m m |
| Grueso | 0.050mm-0.2m m |
| A través del diámetro de agujero (máximo) | 6.5m m |
| Con el tamaño del agujero (minuto) | 0.2m m |
| Con tolerancia del agujero | ±0.025mm |
| Grueso del cobre del agujero | Min8μm los 38μm máximos |
| Línea anchura mínima/espacio | 0.04/0.04 milímetros |
| Grabar al agua fuerte tolerancia | el ±20% |
| La exactitud del modelo en el agujero | ±2mil |
| Tamaño de perforación (máximo) | φ3.175mm |
| Tamaño de perforación (minuto) | φ2.0mm |
| Grueso de perforación de la abertura (máximo) | 0.2m m |
| Tolerancia termoendurecible de las tintas | ±0.2mm |
| Aceite verde (minuto) | 0.1m m |
| Cojín de la soldadura (minuto) | 8mil*8mil |
| Distancia del cojín de la soldadura (minuto) | 8mil |
| tolerancia (minuto) | ±0.1mm |
| Material disponible de las laminas | Pl. ANIMAL DOMÉSTICO. FR4-Pl |
| Grueso de cobre de la hoja |
12um, 18um, 35um, 70um
|
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Lunfeng es fabricante/una fábrica. Pecialize en interruptor del memrbane durante 26 años, panel táctil durante 10 años.
Q2: ¿Es mi fichero del interruptor caja fuerte si le la envío para fabricar?
: Respetamos la autoridad del diseño del cliente y nunca fabricaremos al panel táctil para algún otro fuera
su permiso. NDA es aceptable.
Q3: ¿Puede usted copiar el gráfico del interruptor de membrana cubrió/muestra capacitivo o resistente del panel táctil sin el fichero?
: Sí, podemos reproducir el gráfico del interruptor de membrana cubierto/panel táctil según sus muestras.
Q4: ¿Qué pago usted acepta?
: TT/Western Union.
Q5: ¿Cuál es su manera de envío?
: 1. Tenemos nuestro propio promotor para enviar mercancías de DHL, UPS, FEDEX, TNT, el ccsme.
2. Si usted tiene su propio promotor, podemos cooperar con ellos.
Q6: ¿Cómo sobre el MOQ?
: NINGÚN MOQ.
Q7: ¿Cuál es su mercado principal?
: Europa, los E.E.U.U., el Brasil, Rusia, Turquía, Irán, Austrialia, Singapur…
