asamblea de cable flexible del PWB de la placa de circuito de 0.2mm-6m m FPC

Informacion basica
Lugar de origen: Shenzhen, China
Nombre de la marca: Lunfeng
Certificación: ISO9001:2015
Número de modelo: FPC002
Cantidad de orden mínima: 1 pedazo
Detalles de empaquetado: Primero puesto en un polybag, después paked en un cartón. Según los requisitos especiales de los cl
Tiempo de entrega: 7-25 días laborables, ser negociado
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 500000 pedazos/pedazos por mes
Nombre: Placa de circuito flexible de la flexión de la placa de circuito de FPC Uso: Equipamiento médico, equipo electrónico
Material:: Polyimild, pi Grueso de cobre:: 0.4-2mil (10-50um),
Grueso del tablero:: 0.2-6m m Línea anchura mínima:: 0.075mm/0.075m m (3mil/3mil)
Tamaño: Tamaño modificado para requisitos particulares Líneas espaciamiento mínima:: 0,003"
Acabamiento superficial:: Plata/lata de la inmersión OSP/AG ENIG/ENEPIG/de HASL/ Nombre de producto: Asamblea del PWB de la flexión
Artículo: OEM/ODM Color: Amarillo, negro
Alta luz:

placa de circuito flexible de 6m m FPC

,

placa de circuito flexible de 0.2m m FPC

,

Placa de circuito de la flexión del PWB

Placa de circuito flexible de la flexión de la placa de circuito de FPC


Usos de circuitos impresos flexibles


Capa flexible del circuito



Los circuitos impresos flexibles se pueden utilizar para los diversos usos. Por ejemplo, pueden ser utilizados para los usos estáticos y doblar dinámico. Para el caso de usos estáticos, el diseño de la placa de circuito está para doblar mínimo. Es durante la instalación que el circuito está doblado. Para doblar dinámico, las placas de circuito están para doblar regular. Aquí están varios los usos de estas placas de circuito: robots, impresoras, y teléfonos celulares. Es también esencial señalar que utilizan a las placas de circuito flexibles en gran parte en los usos que requieren la alta precisión y doblar regular. Los ejemplos de estos usos incluyen: cámaras, satélites, gasolineras, frenos anticerrojos, aviónica, sistemas del movimiento, aparatos médicos, sistemas del saco hinchable, y dispositivos de fabricación.



Especificaciones del cable de FPC (circuito impreso flexible)
Capa 1-6layer
Tamaño de FPC (máximo/minuto) Minuto: 10x45m m máximo: 250x1200m m
Grueso 0.050mm-0.2m m
A través del diámetro de agujero (máximo) 6.5m m
Con el tamaño del agujero (minuto) 0.2m m
Con tolerancia del agujero ±0.025mm
Grueso del cobre del agujero Min8μm los 38μm máximos
Línea anchura mínima/espacio 0.04/0.04 milímetros
Grabar al agua fuerte tolerancia el ±20%
La exactitud del modelo en el agujero ±2mil
Tamaño de perforación (máximo) φ3.175mm
Tamaño de perforación (minuto) φ2.0mm
Grueso de perforación de la abertura (máximo) 0.2m m
Tolerancia termoendurecible de las tintas ±0.2mm
Aceite verde (minuto) 0.1m m
Cojín de la soldadura (minuto) 8mil*8mil
Distancia del cojín de la soldadura (minuto) 8mil
tolerancia (minuto) ±0.1mm
Material disponible de las laminas Pl. ANIMAL DOMÉSTICO. FR4-Pl
Grueso de cobre de la hoja
12um, 18um, 35um, 70um



FAQ:



Q1: ¿Es usted una fábrica o la compañía comercial?
: Lunfeng es fabricante/una fábrica. Pecialize en interruptor del memrbane durante 26 años, panel táctil durante 10 años.

Q2: ¿Es mi fichero del interruptor caja fuerte si le la envío para fabricar?
: Respetamos la autoridad del diseño del cliente y nunca fabricaremos al panel táctil para algún otro fuera
su permiso. NDA es aceptable.

Q3: ¿Puede usted copiar el gráfico del interruptor de membrana cubrió/muestra capacitivo o resistente del panel táctil sin el fichero?
: Sí, podemos reproducir el gráfico del interruptor de membrana cubierto/panel táctil según sus muestras.

Q4: ¿Qué pago usted acepta?
: TT/Western Union.

Q5: ¿Cuál es su manera de envío?
: 1. Tenemos nuestro propio promotor para enviar mercancías de DHL, UPS, FEDEX, TNT, el ccsme.
2. Si usted tiene su propio promotor, podemos cooperar con ellos.

Q6: ¿Cómo sobre el MOQ?
: NINGÚN MOQ.

Q7: ¿Cuál es su mercado principal?
: Europa, los E.E.U.U., el Brasil, Rusia, Turquía, Irán, Austrialia, Singapur…



Proveedor caliente del PWB de Flex Board Flexible de la fabricación de China FPC del precio bajo de la venta

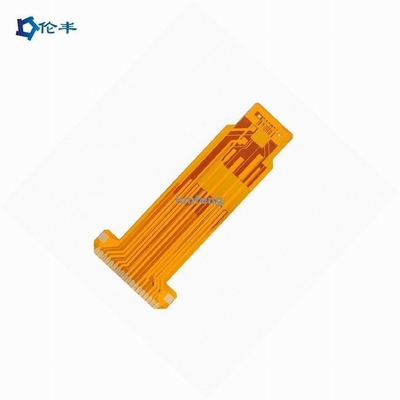

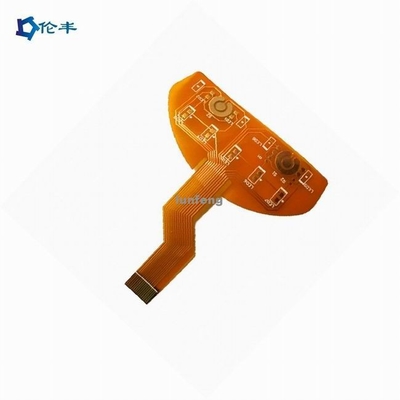

asamblea de cable flexible del PWB de la placa de circuito de 0.2mm-6m m FPC 1asamblea de cable flexible del PWB de la placa de circuito de 0.2mm-6m m FPC 2
